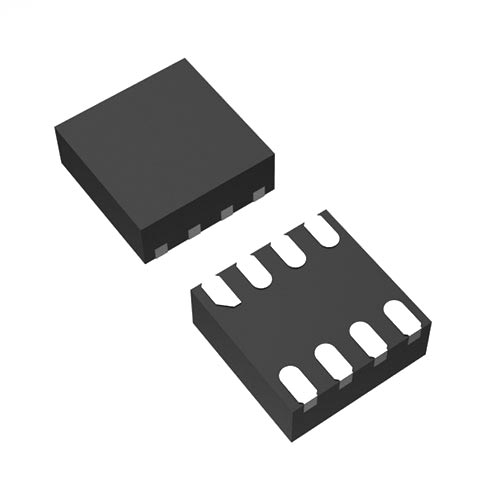

WSCD4056B 一款完整的單節鋰離子電池充電器，帶電池正負極反接保護，采用恒定電流/恒定電壓線性控制。只需較少的外部元件數目使得WSCD4056B 成為便攜式應用的理想選擇，可以適用于USB 電源和適配器電源工作。

由于采用了內部PMOSFET 架構，加上防倒充電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充滿電壓固定于4.20V，而充電電流可通過一個電阻器進行外部設置。當電池達到4.20V 之后，充電電流降至設定值1/10，WSCD4056B 將自動終止充電。

當輸入電壓（交流適配器或USB 電源）被拿掉時，WSCD4056B 自動進入一個低電流狀態，電池漏電流在3uA 以下。WSCD4056B 的其他特點包括充電電流監控器、欠壓閉鎖、自動再充電和兩個用于指示充電結束和輸入電壓接入的狀態引腳。
