單芯非隔離開關調色溫恒流芯片
WS9920V 是一款集成了高精度非隔離LED 恒流和開關調色溫控制兩種功能的芯片。芯片工作在電感電流臨界模式,適用于85~264Vac 全范圍輸入電壓的非隔離降壓型LED 恒流調色電源;可以通過墻壁開關實現LED 燈具調色溫。
WS9920V 芯片 非隔離恒流控制部分:內部集成了500V功率開關,采用高壓JFET 供電技術,無需VCC 電容和啟動電阻,節約了外圍的成本和體積。
WS9920V 芯片 調色溫控制部分:專門用于開關調色溫應用場合;內置了200V 開關管,無需外置開關管;無需采樣電阻,無需外加電容,無需VCC 限流電阻等元件,外圍高度精簡;
調光切換時間小于200mS,保證了多臺系統共輸入調色溫應用,優異的同步性。
WS9920V 系統應用,芯片外圍總共六個元器件。

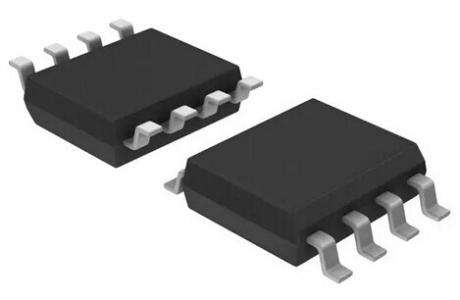

WS9920V 提供8-Pin 的SOP-8 封裝。
非隔離恒流控制部分:
無VCC電容、無啟動電阻
無需輔助繞組供電及檢測
內置500V 功率MOSFET
LED 短路保護
LED 開路保護
過溫調節技術
輸入斷電無回閃
低輸入電壓不閃燈
調色溫控制部分:
外圍無需采樣電阻
外圍無需供電電阻和電容
內置200V 開關管
調光同步性能好,調光切換時間小于200mS
文檔名稱 | 文檔描述 | 下載 |
---|---|---|
WS9920V_CN_A0 | 604KB |
